Pachet solar, aport la incalzire si ACM, 100 tuburi vidate, Puffer bivalent 500 litri, Heat Pipe Panosol C400 (pentru casa de 100 m2)

ü Sistem solar pentru aport la incalzire si preparare apa calda menajera,  destinat locuintelor cu o suprafata de aprox. 100mp. Echipat cu 100 tuburi vidate (4 x CS25) si puffer igienic 500L, cu doua serpentine.
ü Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.
ü Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

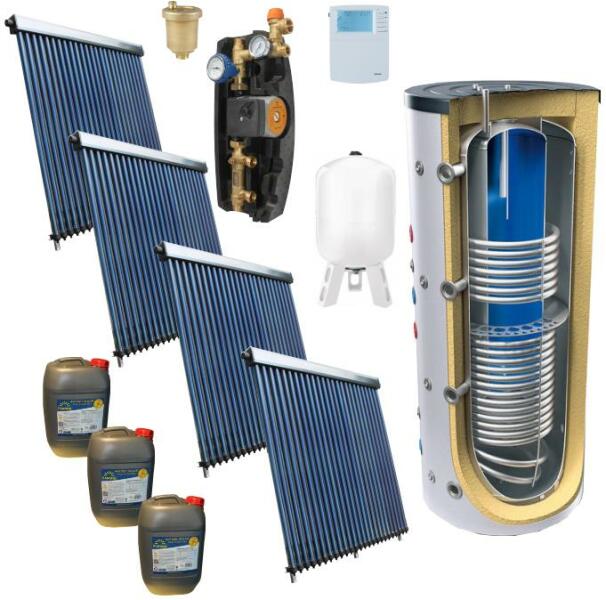

Pachetul include:
· Colector solar 25 tuburi - 4 buc;
· Puffer igienic 500L, S2;
· Automatizare solara SR658;
· Grup de pompare Panosol P6;
· Vas de expansiune echipat - 35 L;
· Aerisitor solar;
· Antigel solar - 40 kg;
· Vana deviatie 3 cai;
· Racord flexibil 100 cm. ;
· Racord legatura panouri solare - 3 buc.

1.  Colector solar 25 tuburi vidate CS25 si tehnologie heat pipe:
§ Dimensiuni (mm): 2000 x 1990 x 125;
§ Greutate: 76 kg. ;
§ Suprafata de absorbtie: 2.59 mp;
§ Suprafata totala: 3.98 mp;
§ Capacitate lichid: 2083 ml;
§ Presiune maxima: 800kpa/116Psi;
§ Temperatura de stagnare heat-pipe: 180°C;
§ Temperatura de stagnare tub vidat: 280°C;
§ Putere maxima: 1615 W / 5525 Btu;
§ Debit ideal: 2.5 l/min;
§ Cadere de presiune la debit ideal: 1.4 KPa (14 mbar);
§ Debit maxim: 18 l/min
§ Capacitate zilnica de incalzire (Δ40°C): 175-250 l;

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

2. Puffer igienic cu 2 serpentine, 500L si serpentina inox pentru ACM:
§ Inaltime: 1765 mm;
§ Diametru: ?800 mm;
§ Izolatie: 80 mm (PU rigid);
§ Suprafata schimb termic S1/S2: 1.85/1.15 mp;
§ Suprafata schimb termic serpentina ACM: 4.65 mp;
§ Volum serpentina S1/S2: 12.15/7.53 litri;
§ Volum serpentina ACM: 36.66 litri;
§ Presiune nominala: 0.3 Mpa;
§ Pierdere termica: 71 W;
§ Greutate: 161 kg.

3. Automatizare SR658
§ Aplicatii solare posibile: 19;
§ Monitorizare senzori: 8;
§ Relee disponibile: 7;
§ Colectori monitorizati: 2;
§ Bazine monitorizate: 2

4.  Grup de pompare Panosol P6 compus din:
§ Pompa de recirculare Grundfos-Solar 15-65, cu debit de 2-15 l/min;
§ Robinet sferic cu ventil de sens integrat, cu termometru si racord pentru grupul de siguranta;
§ Debitmetru cu inchidere si reglare, cu robinet lateral de umplere si golire;
§ Supapa de siguranta de 6 bar;
§ Iesire de F 3/4″ spre vasul de expansiune
§ Manometru de 10 bar;
§ Robinet sferic de umplere si golire;
§ Echipament pentru montajul pe perete;
§ Termoizolatie.

5. Vas de expansiune 35L, echipat cu suport si racord
§ Presiune max. de lucru: 10 bar;
§ Temperatura maxima de lucru: 110°C;
§ Marime racord: 3/4″.

6. Aerisitor solar automat
§ Temperatura maxima de lucru: 180°C;
§ Marime racord: 1/2″.

7. Antigel solar preparat -28°C
§ Antigel solar pe baza de propilenglicol;
§ Limite temperaturi: -28°C/180°C.

Garantie:
· 10 ani colector solar;
· 3 ani puffer igienic;
· 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar.


Denumiri similare la Colector solar Panosol C.400: C 400, C400
